컴퓨터 구조

컴퓨터 시스템

• 하드웨어(Hardware): CPU, Memory, Storage, Network등
• 소프트웨어(Software): 운영체제와 응용 프로그램

폰노이만 구조

• Memory에 프로그램과 데이터가 저장
• 하나씩 꺼내어 CPU:Arithmetic Logic Unit로 연산
  • 입력 -> 메모리 -> CPU -> 메모리 -> 출력

컴퓨터 주요 구성 요소

• CPU(중앙처리장치, Central Processor Unit)
  • 연산: ALU(Arithmetic Logic Unit)
    • 산술 연산(Arithmetic Operation) 과 논리 연산(Logic Operation) 수행
  • 제어: Control Device
    • IO Device(입출력장치), Memory, ALU 동작 제어
• Memory(코드와 데이터를 저장하는 장치)
  • 프로그램과 프로그램 수행에 필요한 데이터를 저장
  • 내부 기억장치 (주기억장치)
    • CPU 안에 레지스터(register), 캐쉬(cache memory)
    • DRAM등 메모리 (램, RAM, DDR4)
  • 외부 기억장치 (보조기억장치)
    • SSD, HDD
• IO Devices(입출력 장치)
  • 입력 장치: 마우스, 키보드, 터치패드 등
  • 출력 장치: 모니터, 프린터, 스피커 등
• Bus(버스)
  • CPU, Memory, IO Devices를 연결 해주는 장치
  • 구성 요소들 간의 데이터를 송수신에 사용

비트

• 컴퓨터는 이진수 체계( 0 또는 1)를 사용하여 숫자,문자 등을 표현

논리 연산

• OR, A+B
• AND, AB
• NOT, A'
• NAND, (AB)'
• NOR, (A+B)'
• XOR, A⊕B

이진수의 덧셈

• 0 + 0, S=0, C=0
• 0 + 1, S=1, C=0
• 1 + 0, S=1, C=0
• 1 + 1, S=0, C=1, 이 경우 Carry 발생
• S(sum)는 XOR, C(carry)는 AND

반가산기(Half Adder)

• 두 bit를 덧셈하는 가산기를 의미
• XOR와 AND로 구성된 조합논리회로
• 두 bit를 더해서 Sum와 Carry를 출력
• 이전 단계에서의 Carry는 고려하지 못함

전가산기(Full Adder)

• 반가산기 2개의 조합으로 구성
• 이전 단계에서의 Carry를 고려할 수 있다.
• 두 bit와 carry bit 값을 입력으로 받아서 Sum와 Carry을 출력
• 전가산기 여러개를 연결해서 조합하면 여러 자리의 비트를 계산할 수 있다.

오실레이터(Oscillator)

• 반복적인 또는 주기적인 시간 변화 신호를 생성하는 전자 회로
• 0과 1을 반복, 클럭을 만들 수 있다.
• CPU는 클럭 주기에 맞춰 명령을 수행한다.
  • 주기(Cycle): 한 사이클에 필요한 시간
  • frequency: 단위 hertz, 1초에 클럭이 몇 번 발생하는지

플립플롭(Flip-Flop)

• 데이터를 저장하는 조합논리회로
• Memory에 사용

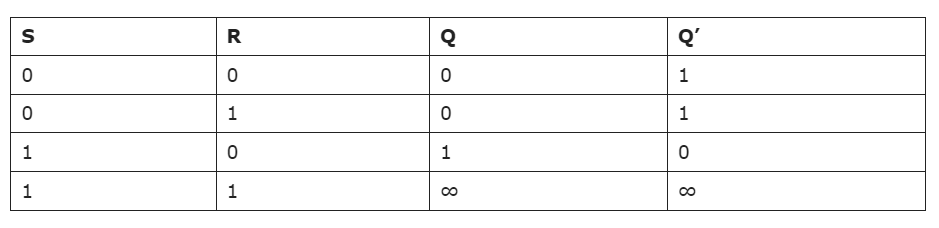

RS Flip-Flop

• Input: R(Reset),S(Set)
• Output: Q, Q'
• S와 R이 1인 상태는 피하도록 설계

Level-triggered Flip-Flop

• Input으로 Hold That Bit 추가: R(Reset)과 S(Set)에 같이 영향을 준다(And)
  • Hold That Bit는 클럭 신호
• And이므로Hold That Bit = 1 일 때만 Data = 1

D-Type Flip-Flop

• R/S 둘 다 1일 경우를 피하도록 설계
• Input을 D(Data) 하나로 변경, NOT 게이트로 설계

1bit latch

• Level-triggered D type flip-flop
• 1bit를 일시적으로 저장할 수 있는 메모리

8bit latch

• 3-to-8 decoder와 8-to-1 selector로 구성(Address)

  • 8-to-1 selector
    • 8bit 데이터에서 특정 bit 값만 출력
    • 3bit만 있으면 됨, 2³ = 8
  • 3-to8 decoder
    • 8개의 출력 중 단 하나의 출력 이외에는 0
    • 8개 중 단 하나에만 값을 쓸 때 사용
• 데이터를 읽고 쓸 수 있는 Address
• 이 회로가 바로 RAM(Random Access Memory)
• 클럭=1일 때, 8 bit Data Inputs이 8 bit Data Outputs에 저장
• 클럭=0일 때, 8 bit Data Outputs 값 유지

RAM(Random Access Memory)

• 데이터를 저장할 수 있다.
• 특정 공간에 데이터를 저장하거나 읽기가 가능하다.
• 순차 접근이 아닌 주소 지정을 통해 특정 공간에 접근할 수 있다.
• 8 X 1 RAM: 8개 비트 중 1개의 비트를 쓰고 읽을 수 있다.

RAM Array

• 2개 이상의 RAM으로 구성
• 8 X 1 RAM을 어떻게 조합하냐에 따라 8 X 2 RAM이 될 수도 있고 16 X 1 RAM이 될 수도 있다.

누산기(Accumulator)

• 8 bit Adder 와 8 bit Latch로 구성
• 값을 더하고 더한 값을 저장할 수 있다.

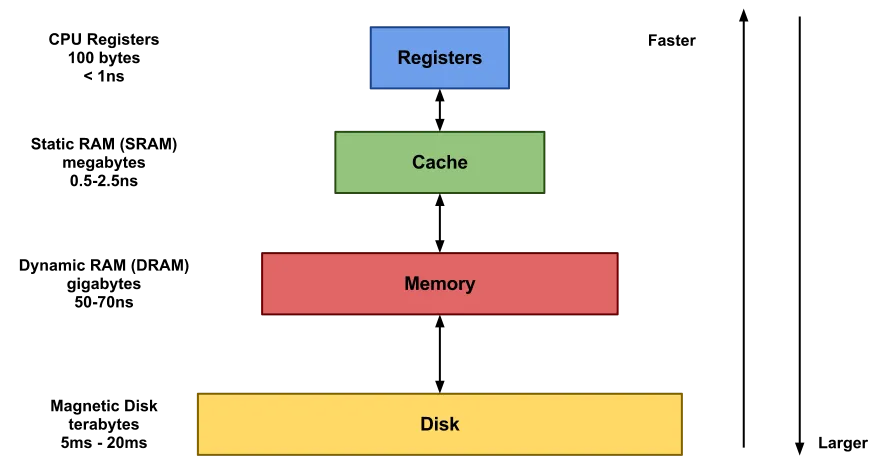

메모리 계층 구조

• 상위(용량 작음, 속도 빠름, 가격 비쌈)
• 하위(용량 큼, 속도 느림, 가격 쌈)

DMA(Direct Memory Access)

• CPU가 캐쉬까지는 데이터를 가져오는데 관여하지만(Instruction Fetch) 메모리, SSD에서 데이터를 가져오는데까지 관여하면 CPU 활용도가 낮아진다
• DMA라고 만들어서 메모리, SSD에서 데이터를 관리하면 CPU는 이 시간을 명령 실행에 더 쓸 수 있다.

Program Counter(PC)

• 다음에 실행할 명령어의 주소를 가리키는 레지스터
• n-bit Counter: 1씩 증가하는 조합논리회로

CPU 기본 구조

• PC(Program Counter): 다음 실행할 명령어 주소를 가리키는 레지스터
• IR(Instruction Register): 가장 최근에 인출한 명령어 보관 레지스터
• 누산기(Accumulator): 데이터 일시 보관 레지스터
• MAR(Memory Address Register): CPU가 메모리를 참조하기 위해 데이터 주소를 보관하는 레지스터
• MBR(Memory Buffer Register): CPU가 메모리로부터 읽거나, 저장할 데이터 자체를 보관하는 레지스터

CPU 명령어 실행 순서

1. Instruction Fetch: 실행할 명령어를 메모리에서 읽어 CPU로 가져옴
   • PC가 가리키는 주소를 MAR에 보냄
   • MAR에 적힌 주소를 메모리에서 읽어서 MBR에 보냄
   • MBR에 있는 명령어를 IR에 저장
   • 다음 명령어를 가리키도록 PC는 주소값 증가
2. Instruction Decode: 인출한 명령어에 포함된 데이터 가져오고 명령어 해독
3. Instruction Execution: 명령어 실행
   • MBR의 데이터와 Accumulator의 데이터로 연산 후, Accumulator에 저 장
4. Write Back: 실행 결과를 저장

파이프라인

• CPU의 성능을 높이는 기법
• 하나의 작업에 필요한 일을 세부적으로 나누어서 동시에 다른 세부작업을 실행하는 기법

CISC vs RISC

CPU 명령어를 정의하는 2가지 전략

CISC(Complex Instruction Set Computer)

• 하나의 명령어 실행으로 가능한 한 많은 작업을 수행
• 복합 명령어 수행으로 인한 CPU 로직 회로 복잡도 증가
• CISC 특징
  • 명령어의 포맷이나 길이에 관한 규칙이 없음
  • 하나 이상의 사이클로 명령어(세부 작업) 실행
  • 전체 명령이 얼마나 걸릴지 시간 예측이 어려움
• 대표적인 CISC CPU: 인텔, AMD

RISC(Reduced Instruction Set Computer)

• 간단한 명령어를 조합해서 명령 수행
• RISC 특성
  • 명령어의 포맷과 길이 고정
  • 하나의 사이클로 명령어(세부 작업) 실행
  • 전체 명령 시간 예측이 가능
• 전력 소모가 적음
• 대표적인 RISC CPU: ARM, 스마트폰, 임베디드, IOT 기기
